传力接头

当前位置:首页 > 产品中心 > 传力接头 > 正文

双法兰传力接头动作图解-双法兰传力接头厂家【巩义恒伟供水材料有限公司】

双法兰传力接头动作图解-双法兰传力接头厂家【巩义恒伟供水材料有限公司】

传力接头是泵、阀门等与管道连接的新产品,通过全螺栓把它们连接起来,使其成为一个整体,并有一定的位移量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以把轴向推力传还至整个管道。这样不仅提高工作效率,而对泵、阀门等设备起到一定保护作用。具有以下作用:补偿吸收管道轴向、横向、角向变形:吸收设备振动,减少设备振动对管道的影响;吸收地震、地陷对管道的变形量。​ ​

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

产品介绍

双法兰传力接头动作图解-双法兰传力接头厂家【巩义恒伟供水材料有限公司】

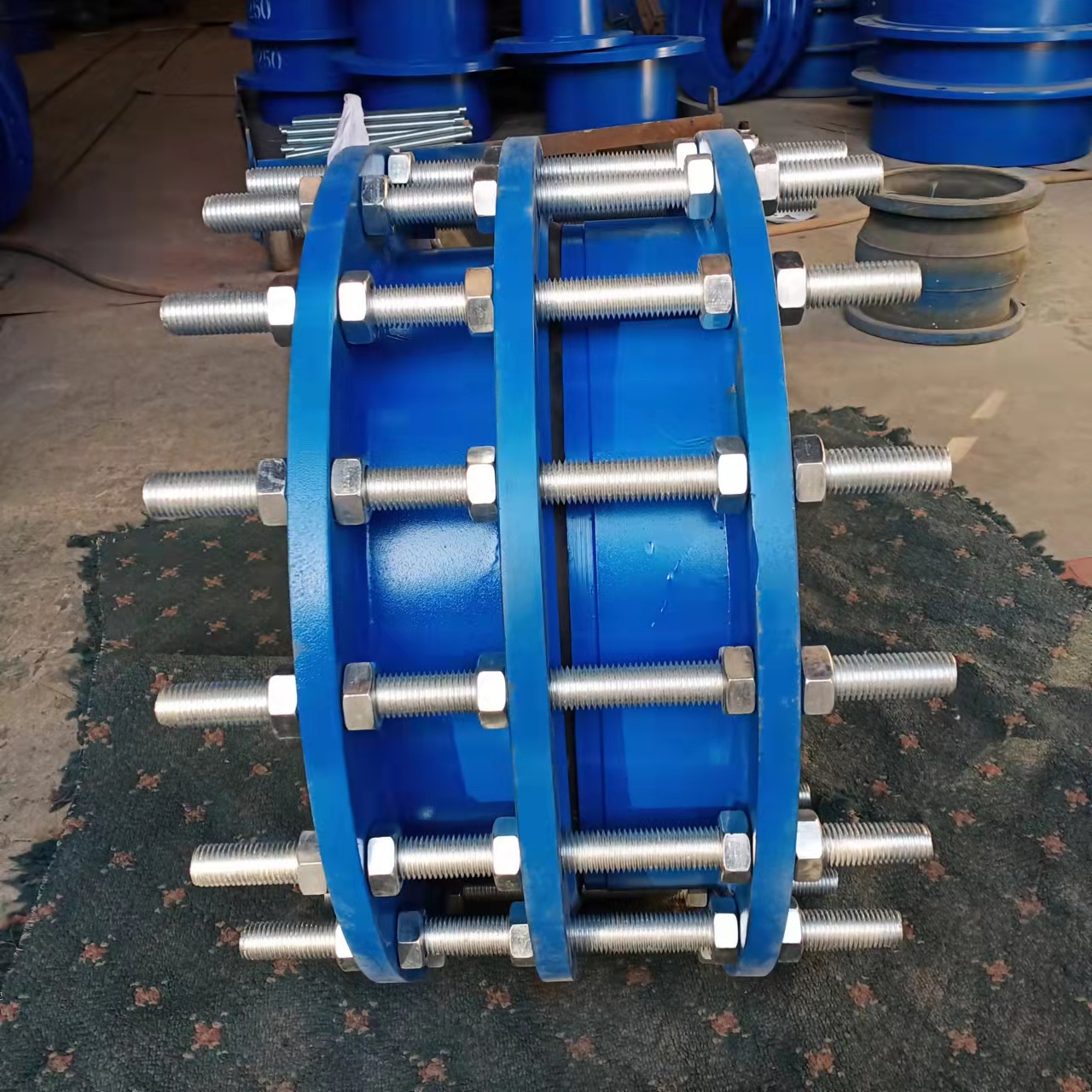

      双法兰传力伸缩接头又叫双法兰传力接头,是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成,这类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量 ,一旦将所有的螺母拧紧,它是刚性连接的,可以传递轴心力,从而保护阀门、泵等设备。双法兰传力伸缩接头适用两边都是法兰的连接方式,调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量 ,方便安装维修,可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。

双法兰传力接头动作图解-双法兰传力接头厂家【巩义恒伟供水材料有限公司】

传力接头是泵、阀门等与管道连接的新产品,通过全螺栓把它们连接起来,使其成为一个整体,并有一定的位移量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以把轴向推力传还至整个管道。这样不仅提高工作效率,而对泵、阀门等设备起到一定保护作用。具有以下作用:补偿吸收管道轴向、横向、角向变形:吸收设备振动,减少设备振动对管道的影响;吸收地震、地陷对管道的变形量。

双法兰传力接头动作图解-双法兰传力接头厂家【巩义恒伟供水材料有限公司】

双法兰传力接头动作图解-双法兰传力接头厂家【巩义恒伟供水材料有限公司】

安装方式及注意事项

1、伸缩器在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求。

2、安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,使其成为以整体,并有一定的位移量,方便安装维修时,根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。如架空使用,两端须安装相应的固定支架。

3、对带内套筒的伸缩器应注意使内套筒的方向与介质流动方向一致,铰链型伸缩器的铰链转运平面应与位移转动平面一致。

4、预变形所用的辅助构件应在管路安装完毕后方可拆除。

5、严禁用伸缩器变形的方法来调整管道的安装超差,以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

6、管系安装完毕后,应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境下有充分的补偿能力。

7、伸缩器所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。

8、水压试验时,应对装有伸缩器管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的伸缩器及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM.
